Personalización de componentes estructurales civiles de alta gama

La principal ventaja de Ningqing en 'componentes estructurales civiles personalizados de alta gama' radica en su capacidad de 'degradar' sistemáticamente equipos y tecnología aeroespaciales de primer nivel para la fabricación civil de alta gama. Lo que ofrece no es solo un producto, sino una solución de proceso integral que cubre equipos de alta gama, servicios de procesamiento personalizados y líneas de producción digitales completas.

Fuerza de I+D Innovación Entrega integral

Fuerza de I+D

Las tecnologías principales de Ningqing provienen de las estrictas demandas de los principales proyectos aeroespaciales nacionales, como el gran avión de pasajeros C919 y los cohetes portadores. Su producto estrella, el centro de mecanizado de pórtico móvil de cinco ejes tipo viga, tiene una carga máxima de mesa de 30 toneladas, una precisión de posicionamiento de 0,01 mm y una precisión de posicionamiento repetido de 0,005 mm. En el nicho de mercado de equipos de mecanizado de componentes estructurales de alas de aviones de gran tamaño, tiene más del 50 % de cuota de mercado.

Innovación

Ningqing es reconocida como un "pequeño gigante" nacional especializado e innovador. empresa y siempre se apega al diseño con visión de futuro. Su centro de mecanizado de pórtico de cinco ejes móvil de tipo viga de corte pesado de alta velocidad fue nombrado el primer equipo importante de su tipo en la provincia de Jiangsu en 2024, y su centro de mecanizado de pórtico de alta velocidad móvil de doble viga para componentes estructurales de aviones grandes ganó el Tercer Premio al Progreso de Ciencia y Tecnología de la Industria de Maquinaria de China. La empresa posee un total de 136 patentes autorizadas, incluidas 34 patentes de invención.

Entrega integral

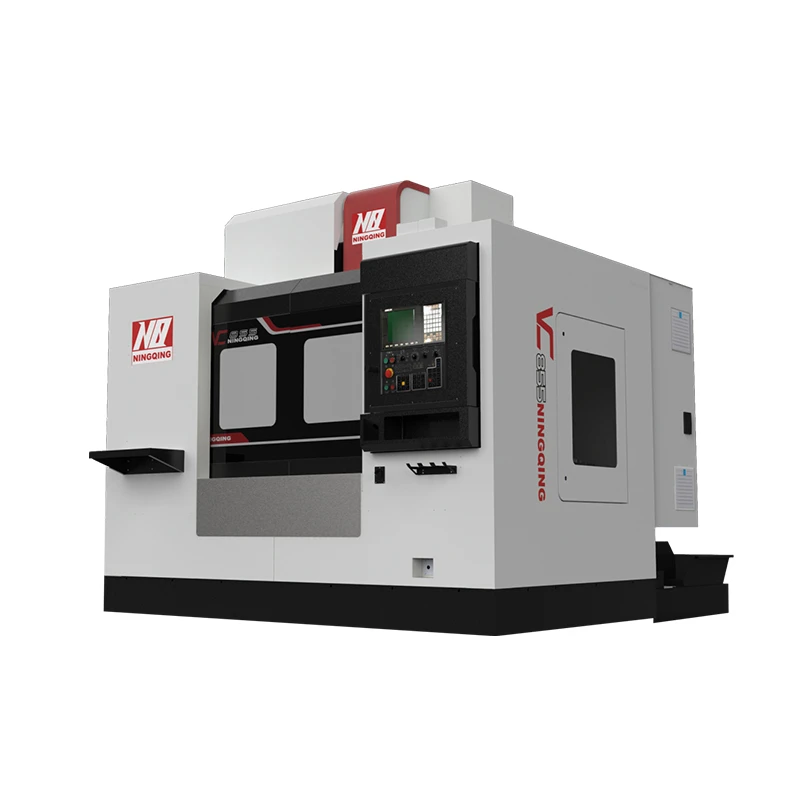

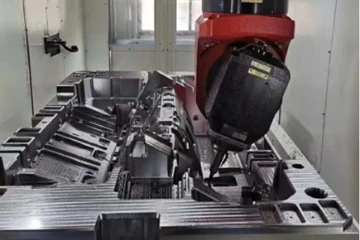

Ofrece servicios integrales desde investigación y desarrollo de equipos y diseño de procesos hasta integración automatizada de líneas de producción. Su línea de productos incluye centros de mecanizado de pórtico de cinco ejes móviles tipo viga, centros de mecanizado de cinco ejes tipo cuna, centros de mecanizado verticales/horizontales, centros de mecanizado de perfiles/compuestos de alta velocidad y más. Estas soluciones se han aplicado ampliamente en campos civiles de alta gama, como el aeroespacial, los vehículos de nuevas energías, el transporte ferroviario y los moldes de alta gama.

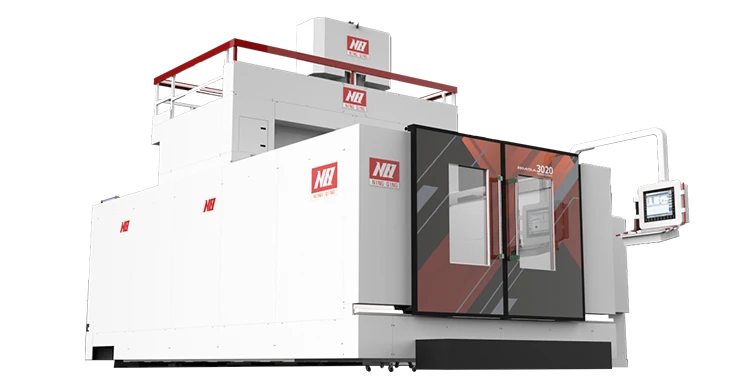

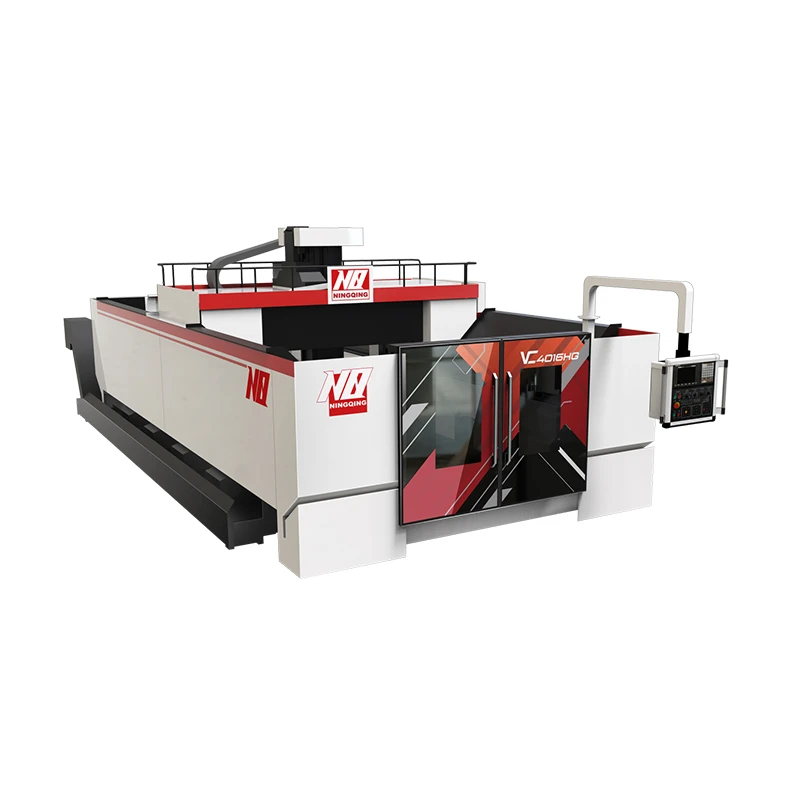

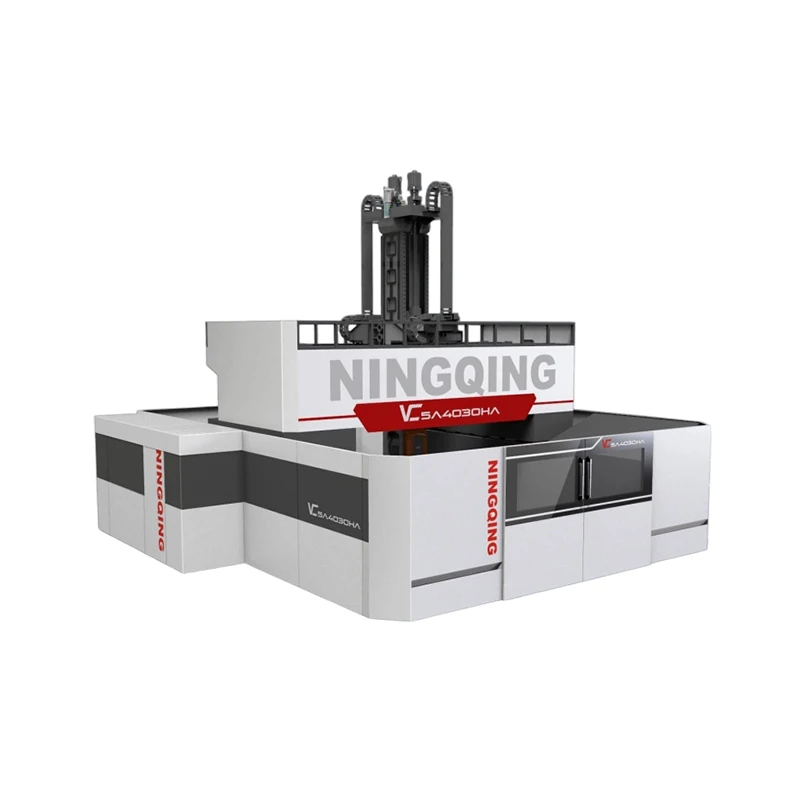

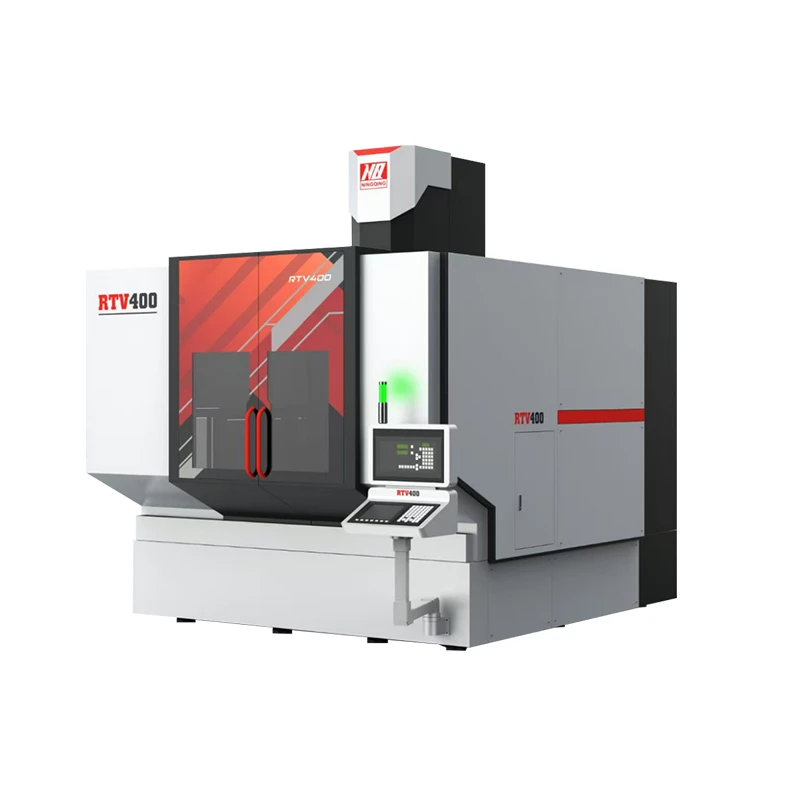

Centro de mecanizado de pórtico CNC simultáneo (de doble cabezal) de 5 ejes con viga transversal

Aceleración máxima 0,4G

Movimiento rápido 30.000 mm/min.

Velocidad máxima del husillo 24.000 rpm

Características del producto:

1. Rendimiento altamente dinámico combinado con una gran tasa de eliminación de metal en una estructura tipo puente, mesa de trabajo fija y alta capacidad de carga;

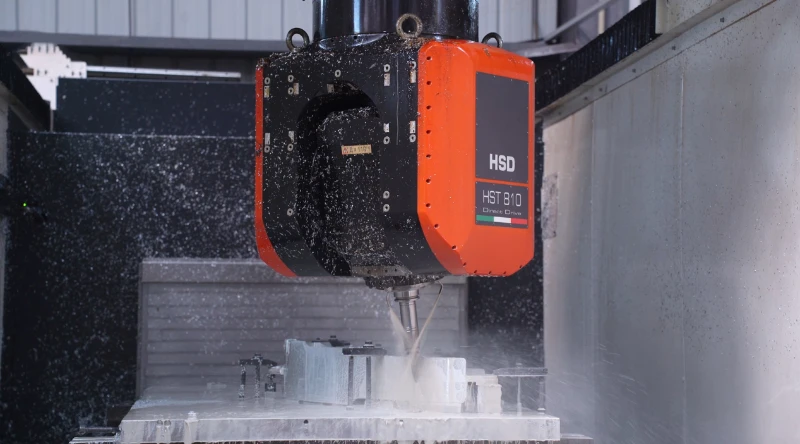

2. Equipado con un brazo de cabezal oscilante doble de accionamiento directo, que ofrece alto torque y alta precisión;

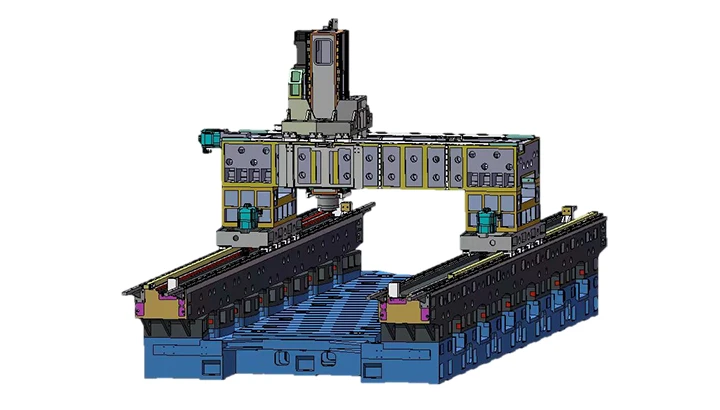

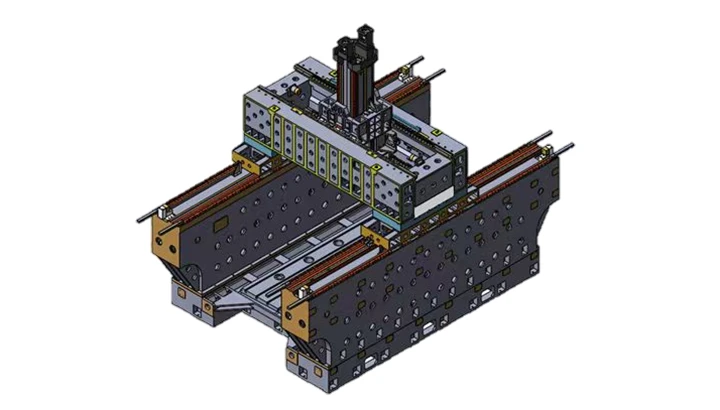

3. El diseño de viga simétrica caja dentro de caja garantiza una distribución uniforme de las fuerzas de corte, lo que reduce el vuelco;

4. Tracción de doble transmisión en cada eje, X e Y impulsadas por engranajes y cremallera con motores duales para cero juego;

5. Los deslizadores de rodillos de gran tamaño garantizan una alta rigidez;

6. Compensación dinámica del juego durante todo el ciclo de vida;

7. Protección inteligente con función de retracción en dirección normal de apagado;

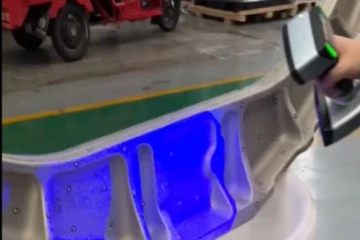

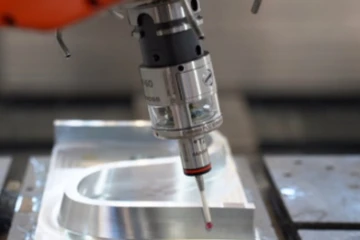

8. Funciona con medidores en línea y configuradores de herramientas sin contacto, utilizando tecnología de sensores integrados para mejorar la precisión y la eficiencia;

9. Excelentes medidas de protección aíslan eficazmente las virutas de corte y otros desechos de la contaminación;

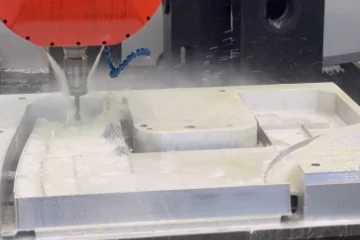

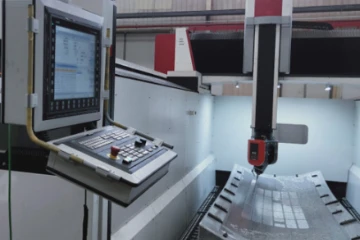

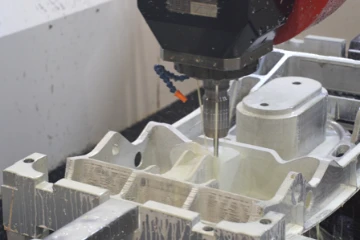

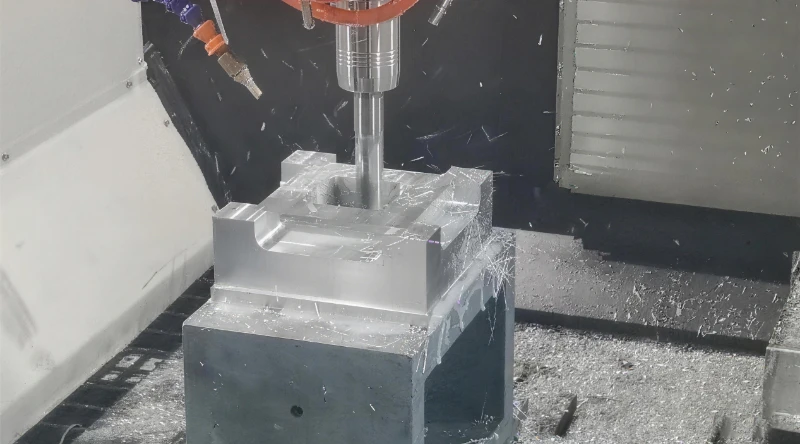

10. Desbaste de alta eficiencia y mecanizado de alta precisión para componentes aeroespaciales grandes, difíciles de procesar y que se deforman fácilmente;

11. Prevención de colisiones en tiempo real en 3D, con protección de colisiones S02 basada en cadena de movimiento Siemens integrada, modelos 3D simplificados de la máquina real integrados en el sistema CNC 1:1 para protección espacial en tiempo real;

12. El concepto de máquina virtual crea un gemelo digital de la máquina para los clientes, visualizando cada momento del proceso de producción.
