Mecanizado de precisión de turbina de gas Inconel 718 Blisk

Fresado eficiente de aleaciones de aluminio aeroespaciales

Industria	Aeroespacial: fabricación de motores de turbinas de gas
parte	Turbina Blisk (conjunto de disco con paletas)
Materiales	Inconel 718: superaleación de níquel endurecida por precipitación
Dimensiones	φ480 × 85 mm (sección de palas: 52 palas aeroespaciales, altura 32 mm cada una)
Desafío clave	52 hojas aerodinámicas contorneadas con tolerancia de perfil de ±0,03 mm en superficies inaccesibles a herramientas estándar
Plazo de entrega	Entrega en 8 semanas para el primer artículo de 6 piezas
Resultado	100 % de rendimiento en el primer paso; todas las hojas dentro de una tolerancia de perfil de ±0,02 mm; Certificación CMM entregada

Antecedentes

La turbina blisk es uno de los componentes de precisión más exigentes en la propulsión aeroespacial: un conjunto mecanizado de una sola pieza que integra 52 palas aerodinámicas contorneadas con un cubo de disco central. Se elige Inconel 718 por su excepcional resistencia a las altas temperaturas y a la corrosión, pero su baja conductividad térmica (aproximadamente 1/10 de la del aluminio) hace que la evacuación de virutas y la gestión del calor sean puntos críticos de fallo durante el mecanizado. Un importante fabricante de equipos originales de turbinas de gas asiático necesitaba 6 prototipos de blisks para un nuevo programa de motores pequeños, con tolerancias de perfil de pala de ±0,03 mm y acabado superficial Ra ≤ 0,8 μm en las secciones del perfil aerodinámico.

Desafíos técnicos

Inconel 718 de baja conductividad térmica: el calor de corte se concentra en la punta de la herramienta, lo que provoca un rápido desgaste de la herramienta y un posible endurecimiento de la pieza de trabajo si los parámetros son incorrectos.

52 superficies de aspas contorneadas: cada aspa requiere un contorneado simultáneo de 5 ejes con ángulos de avance y retraso complejos; no hay dos aspas idénticas en orientación 3D

Combinación de la raíz de la pala: la transición del perfil aerodinámico de la pala a la plataforma de la raíz debe mantener la continuidad de la superficie y el radio de filete especificado, lo cual es fundamental para la vida útil ante la fatiga.

Manejo de tensiones residuales: Inconel 718 es propenso a la deformación plástica del subsuelo; Los parámetros de corte inadecuados introducen tensiones residuales de tracción que causan grietas por fatiga en servicio.

Accesibilidad de la CMM: el perfil aerodinámico de la pala es demasiado estrecho para realizar sondeos por contacto; Se requirió escaneo óptico sin contacto para la verificación de toda la superficie.

Solución: Tiz3020 + Ingeniería de procesos dedicada

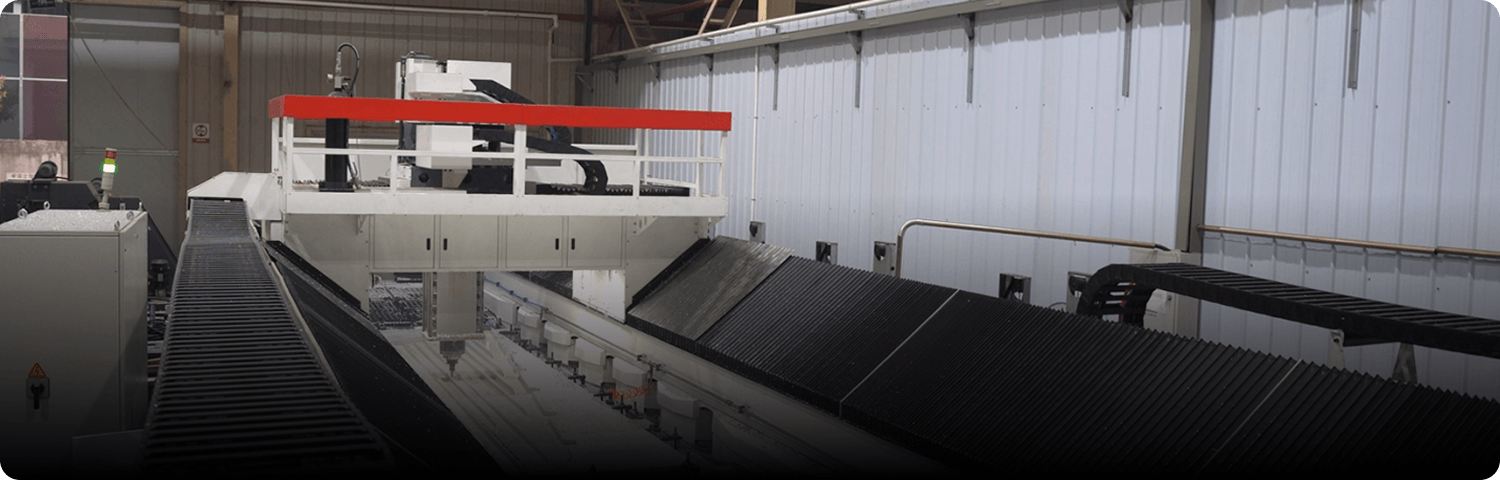

Fuxing Technology seleccionó el molino de pórtico de 5 ejes dedicado al titanio Tiz3020 para este trabajo; el husillo BT50 de alta rigidez de la misma máquina, el servocontrol de precisión y el enfriamiento a través del husillo de alta presión (en el Tiz3020) resultaron igualmente efectivos para Inconel. Las adaptaciones clave fueron:

Programación del contorno de la pala: Contorno simultáneo de 5 ejes UG/NX con ángulos de avance/retraso y de corte lateral optimizados para mantener un espesor de viruta constante en todo el perfil aerodinámico de la pala.

Enfriamiento a alta presión: inundación a través del husillo de 15 MPa dirigida a la interfaz herramienta-pieza de trabajo, esencial para que Inconel evacue el calor de la zona de corte

Estrategia de desbaste en dos etapas: desbaste HSM (40 % paso a paso, 2 mm de profundidad) seguido de pasadas de semiacabado antes de los cortes de acabado finales, lo que reduce la tensión residual sin sacrificar el tiempo del ciclo.

Selección de herramientas: fresas de carburo recubiertas de CVD (radio de esquina de 0,5 mm) para pasadas de acabado; herramientas diamantadas para desbaste: juego de herramientas de 8 piezas por blisk

Verificación óptica de CMM: escáner óptico ZEISS ATOS 3D para mapeo de desviación de perfil de superficie completa: más de 10 000 puntos de medición por perfil aerodinámico

Resultados

Los 6 blisks pasaron la inspección de la CMM con un rendimiento del 100 % en el primer paso. Tolerancia del perfil de la hoja: ±0,018 mm (mejor que la especificación de ±0,030 mm). Acabado de la superficie: Ra 0,65 μm en secciones de perfil aerodinámico (mejor que la especificación Ra 0,8 μm). Las 52 palas por disco superaron los requisitos de integridad de superficies críticas para la fatiga. Certificación CMM y documentación AS9102 FAI entregadas con cada pieza. El cliente realizó un pedido repetido para un lote de producción de 50 piezas en un plazo de 4 meses
