Aeroespacial

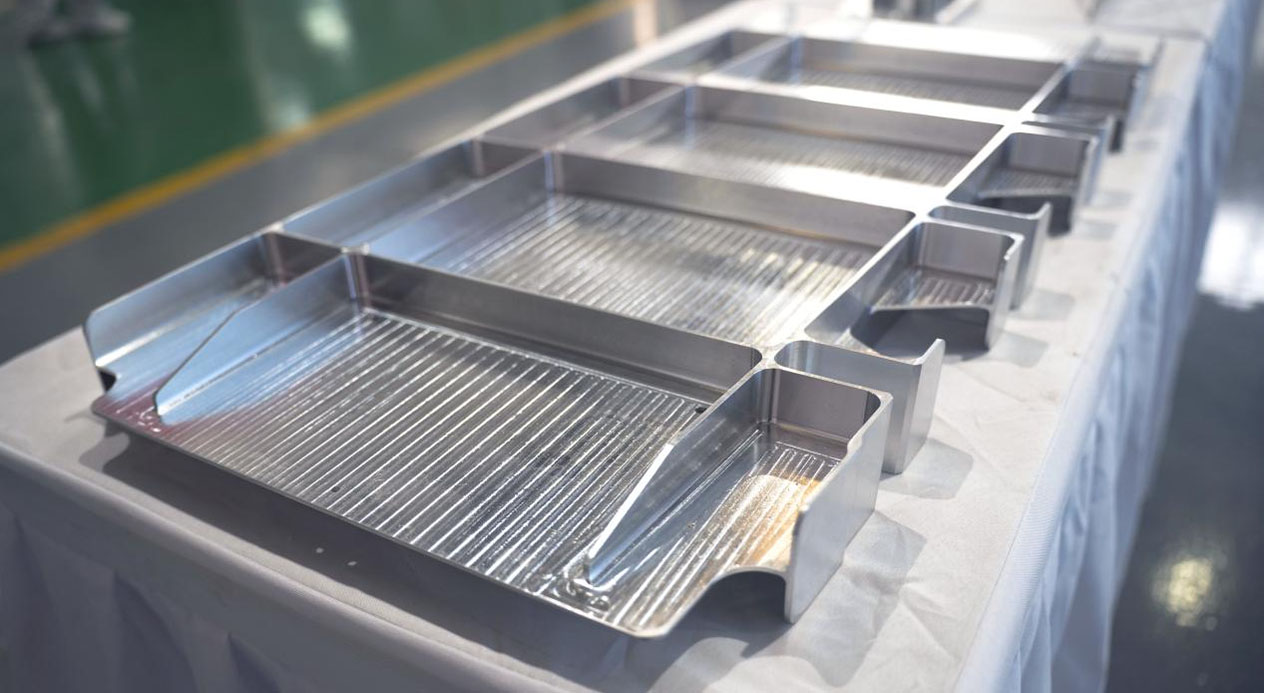

Plan de mecanizado de carcasa

Industria	Aeroespacial
Componente	Versión de doble brazo
Materiales	6061-T6
Dimensiones	96245861
Principales desafíos	Alta tasa de eliminación de metal, poca rigidez, fácil de deformar
Resultados	La deformación y la precisión cumplieron con los requisitos, las áreas de ángulo cerrado se mecanizaron correctamente y la eficiencia del mecanizado mejoró significativamente.

Retos técnicos

Esta pieza tiene una estructura de doble cara con una alta tasa de eliminación de metal y poca rigidez; las tiras de borde de la pieza están abiertas, no cerradas; el espesor de la pared es delgado, solo 2,5 mm, lo que la hace propensa a deformarse y difícil mantener la precisión del mecanizado; Hay múltiples ángulos cerrados que son difíciles de mecanizar.

Solución

Utilice una máquina con buena rigidez para reducir la vibración durante el mecanizado, minimizar el desgaste de la herramienta y garantizar la calidad del procesamiento; La máquina puede alcanzar una aceleración de 0,4G, lo que permite subir y bajar rápidamente y evitar el corte excesivo en las esquinas debido a la inercia. Aproveche al máximo la rigidez de la máquina y las capacidades de corte de alta velocidad para eliminar rápidamente la mayor parte del metal, permitiendo que las virutas se lleven el calor generado durante el corte, reduciendo la deformación de la pieza y mejorando la eficiencia del procesamiento. Los ángulos cerrados se mecanizan con herramientas de esquina especializadas o utilizando equipos de 5 ejes para ajustar el ángulo.

Resultados

Esto resolvió de manera efectiva los problemas clave de las piezas abiertas de paredes delgadas que eran propensas a deformarse y los ángulos cerrados eran difíciles de mecanizar, logrando en última instancia una deformación controlable, precisión calificada, ángulos cerrados completamente formados y una eficiencia mejorada con un procesamiento de alta calidad.
